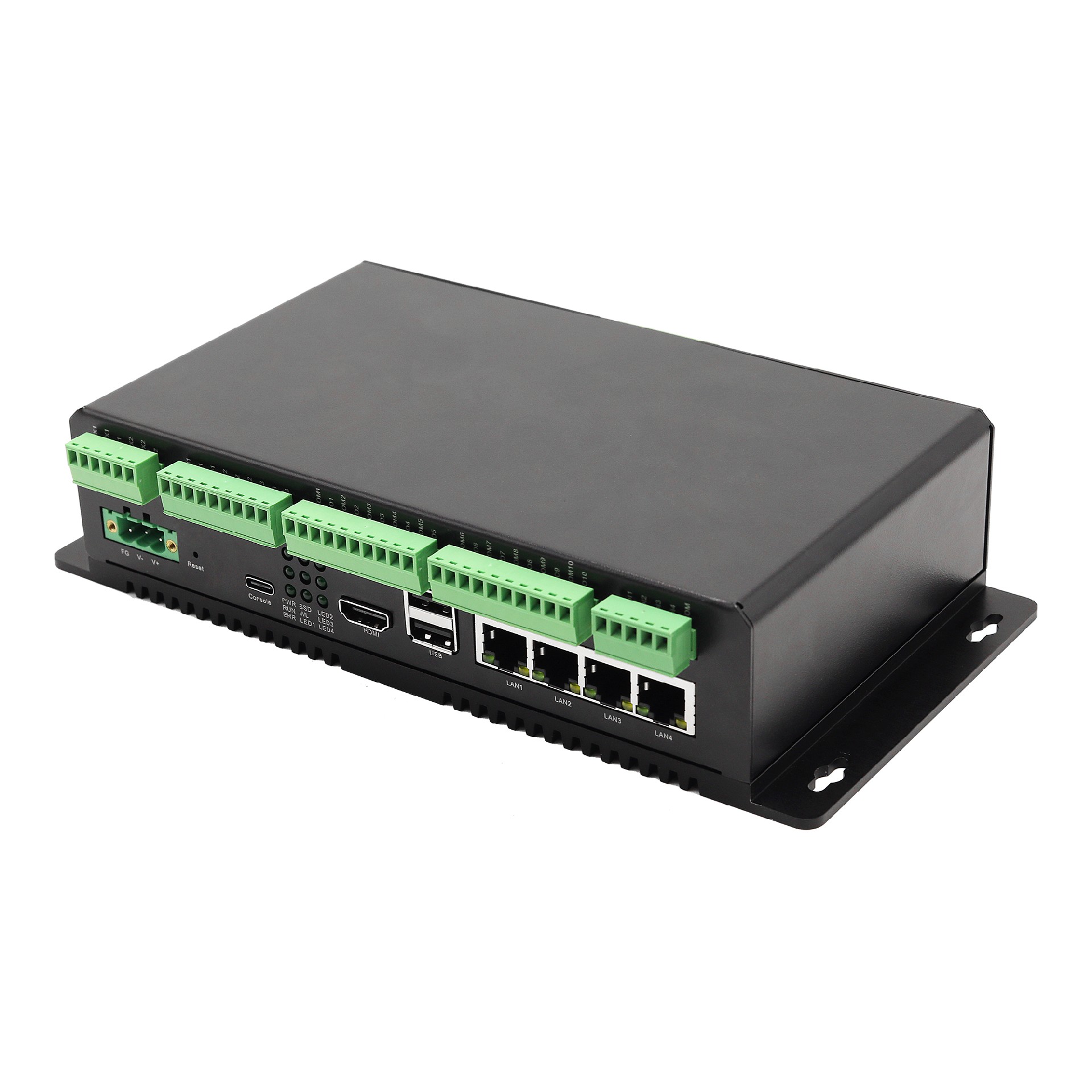

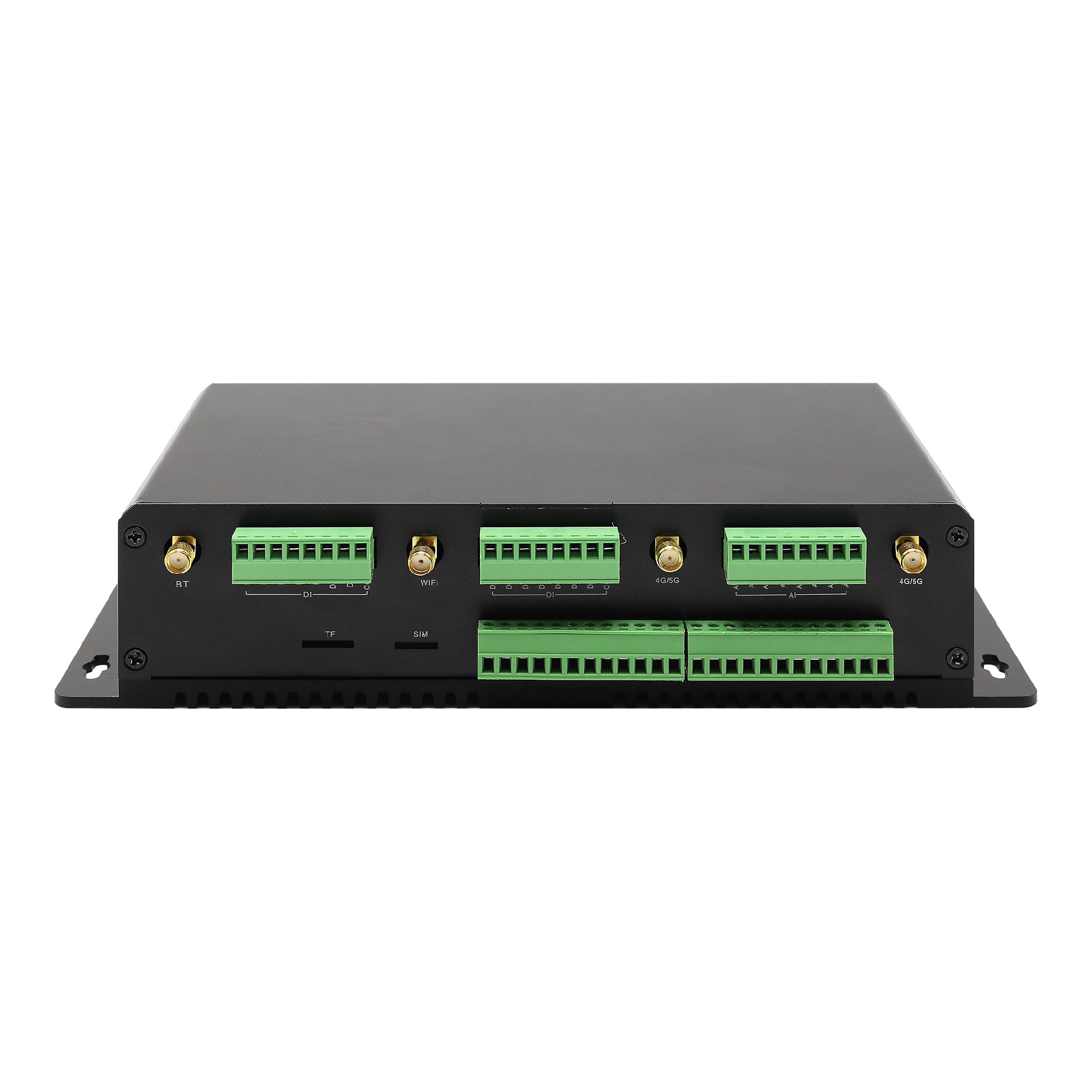

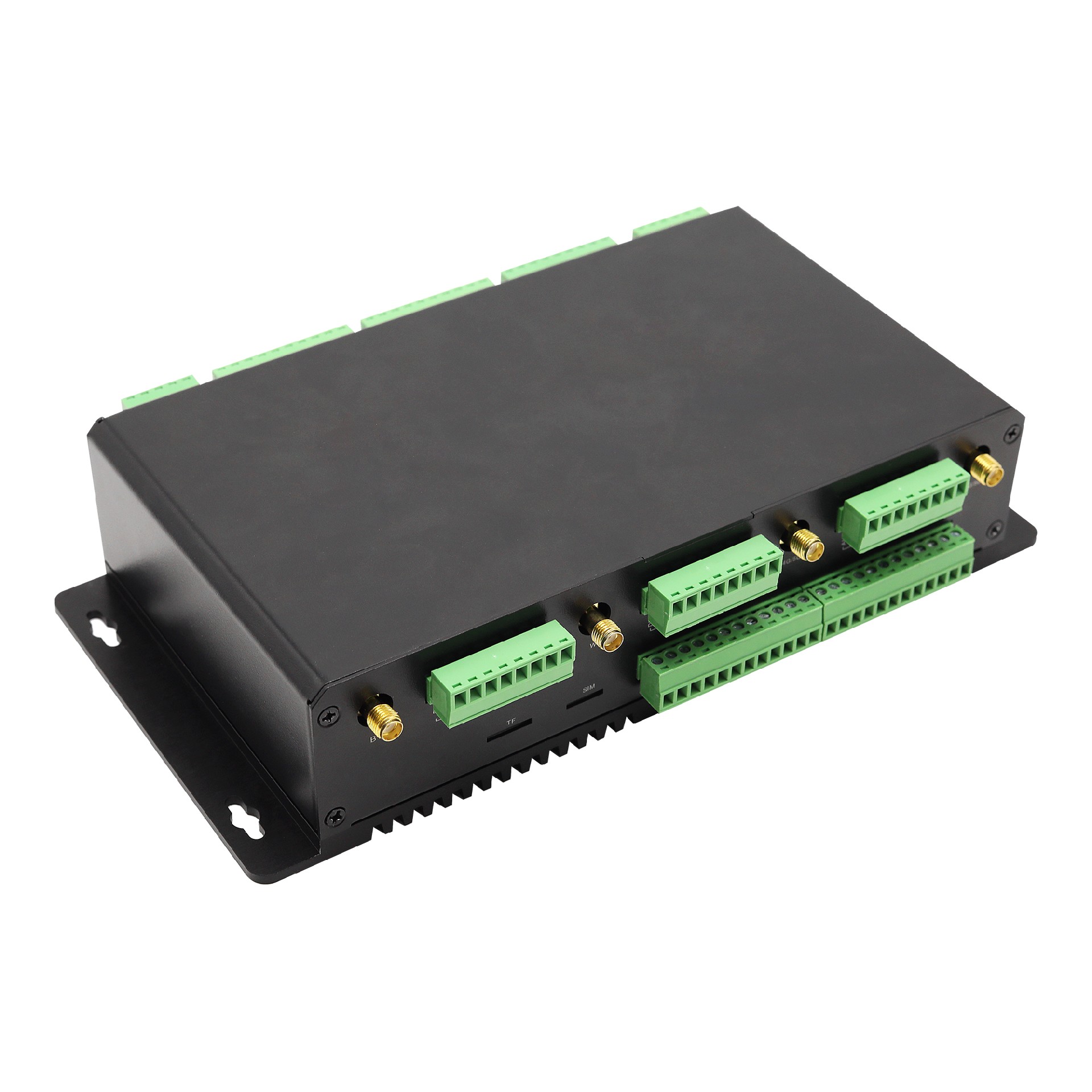

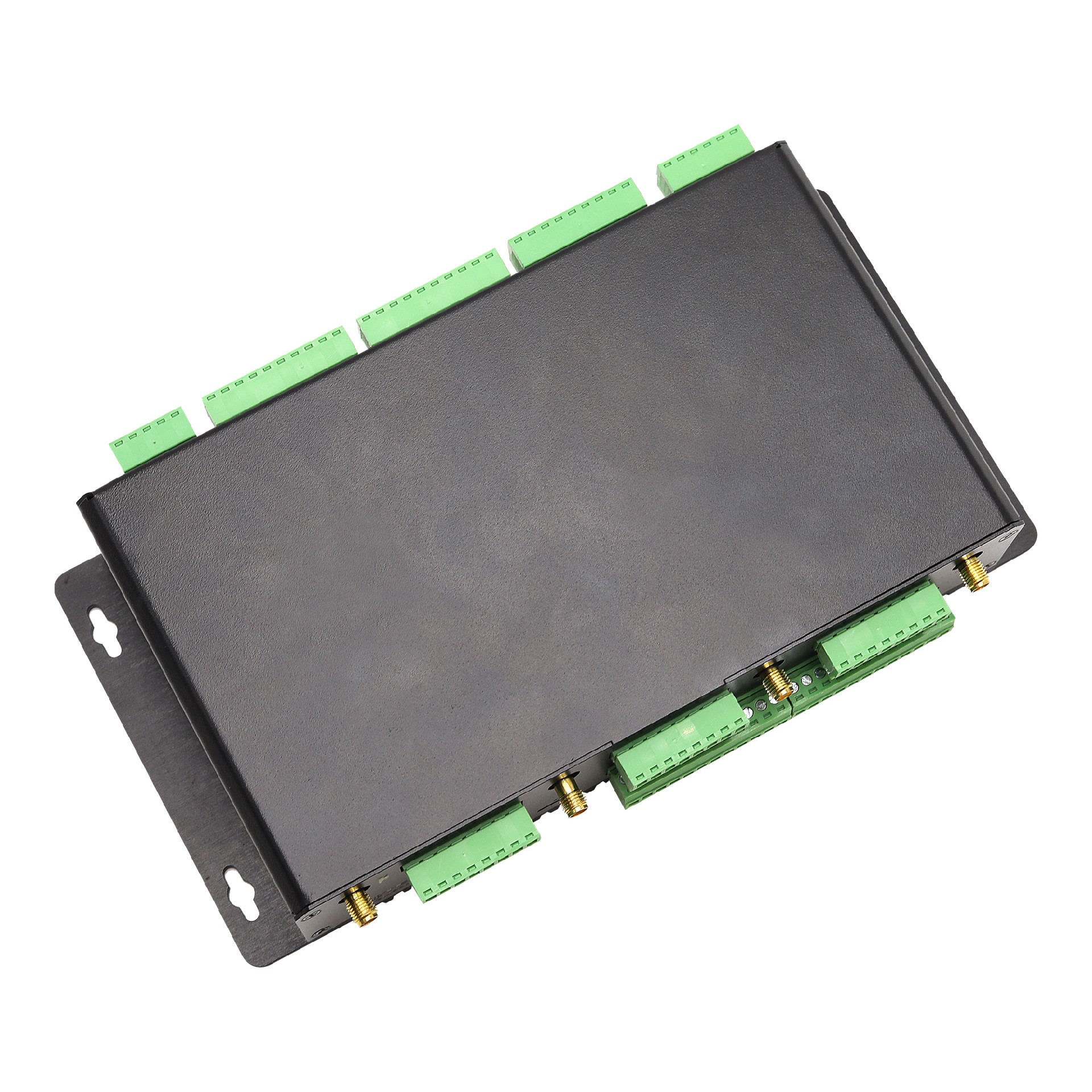

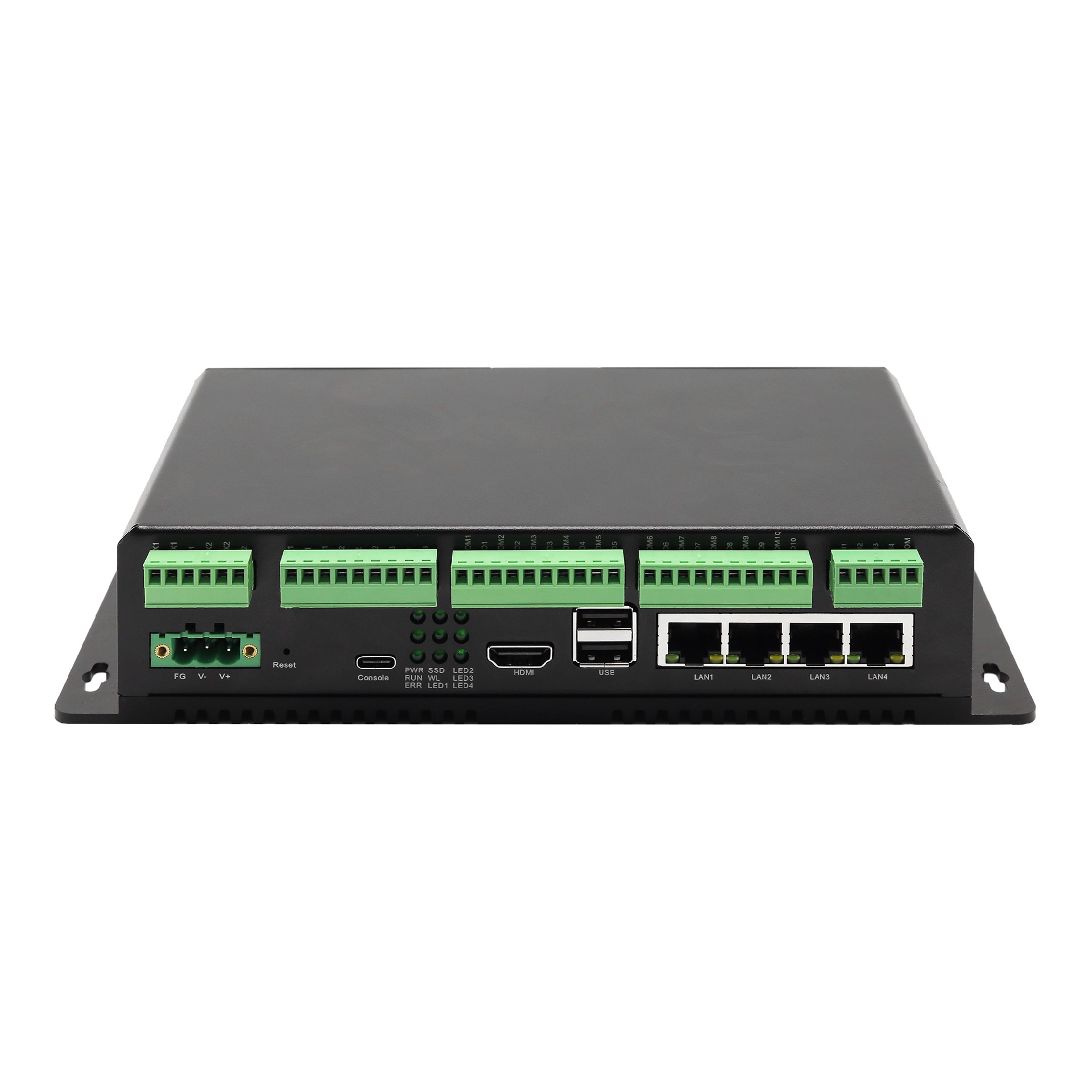

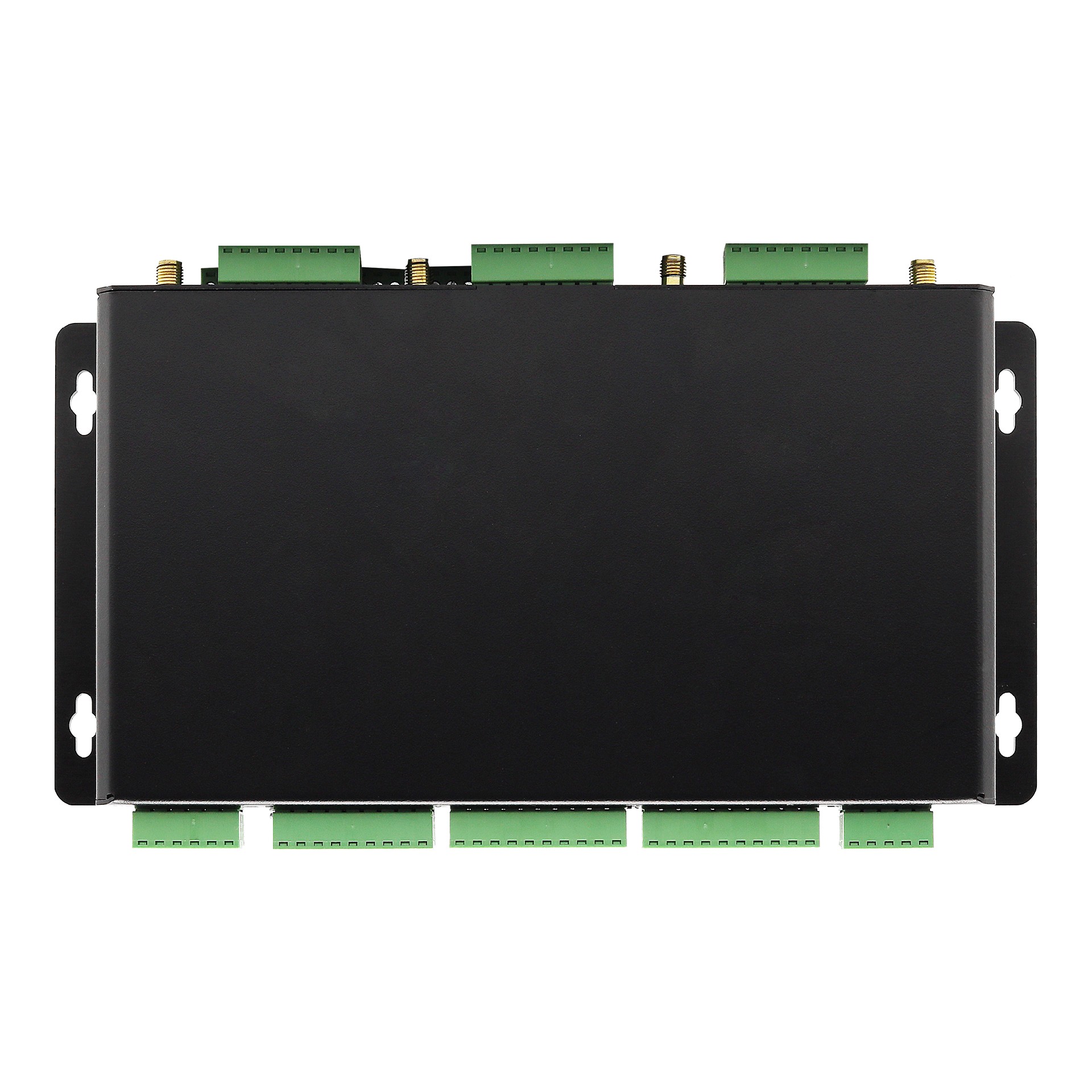

产品名称：数字化集中控制器
产品型号：UT-GM9600
处理器：4核ARM Cortex-A55(64bit)
操作系统：Ubuntu20.04
接口：4个千兆自适应以太网口、8路RS-485，2路RS-232串口、18路DI、10路DO、3路CAN2.0接口、2个USB 2.0接口、1个HDMI 2.0接口、支持1路TF卡及1路固态硬盘扩展、支持4G、Wi-Fi、有线多网同时接入
一、产品概述
UT-GM9600系列数字化集中控制器，是面向AIoT工业物联网领域推出的一款高性能边缘计算机。UT-GM9600系列内置1TOPS算力，具备强大的边缘计算能力、全面的安全性和无线接入服务等特性，可实现高达万级的现场工业数据采集、分析、传输。
UT-GM9600系列具有快速部署、易用性强、支持多种工业领域应用等特点，可广泛部署在边缘侧，满足泛工业、能源等多种垂直领域下边缘数据处理的应用需求。为真正意义上的设备信息化提供强大的数据计算平台和高速的数据传输通路。
UT-GM9600系列采用ARM Cortex-A55四核处理器；标配4GB内存和32GB存储；支持4路千兆独立IP以太网口，并支持Wi-Fi无线传输；支持8xRS-485、2xRS-232、18xDI、10xDO、3xCAN、4G、SSD、HDMI等，性能强大，接口丰富。
UT-GM9600系列支持Linux操作系统（Ubuntu20.04、Build root 2021.11），支持二次开发，可根据用户自身业务实现定制化应用，体现用户使用价值，可满足各种应用场景。
二、功能特性
超强算力，满足边缘数据采集和处理需求
搭载Cortex-A55四核高性能处理器
标配4GB内存，32GB存储
集成GPU，支持OpenGLES3.2/2.0/1.1，Vulkan1.1
集成NPU，算力最高达1TOPS，支持INT8/INT16/FP16/BFP16
智能业务部署，便捷运维
数据回传方式灵活，支持有线和WLAN、4G等方式
开放式系统架构，提供完整的SDK开发文档
多种接口灵活可选，满足更多工业场景需求
支持4G、Wi-Fi、有线多网同时接入
标配4个千兆自适应以太网口
标配8路RS-485，2路RS-232串口
标配18路DI、10路DO、3路CAN2.0接口
标配2个USB 2.0接口
标配1个HDMI 2.0接口
支持1路TF卡及1路固态硬盘扩展
高可靠设计，业务安全稳定可靠
工业级设计，无风扇高效散热，可工作在-40°C~+85°C之间
WDT看门狗设计
硬件接口隔离保护，保证系统稳定
低功耗设计，宽电源输入（9~36VDC），适用不同现场供电方式
三、规格参数：
| UT-GM9600-4-32-FW | |
| 规格名称 | 硬件规格 |
| 主控芯片 | RK3568J |
| 4核ARM Cortex-A55，集成1TOPS NPU | |
| 支持INT8/INT16/FP16/BFP16集成Mali-G52 | |
| 支持OpenGL ES 1.1/2.0/3.2、Vulkan 1.0/1.1、OpenCL 2.0 | |
| 内存 | 标配4GB（可增配到8G） |
| 存储 | 标配32GB（可增配到256G） |
| 操作系统 | Ubuntu20.04（可选Build root 2021.11） |
| RTC时钟 | 内置RTC，RTC计时功能 |
| Ethernet | 4路，10/100/1000Mbps自适应RJ45网口，默认独立IP不同网段 |
| 蜂窝网 | 1路，支持4G全网通（可选配5G red cap），2个SMA接头，外螺纹内孔 |
| SIM卡 | 1个SIM接口，自弹式，Nano SIM卡，12.3mm x 8.8mm尺寸 |
| Wi-Fi | 1路，支持2.4GHz/5GHz，2个SMA接头，外螺纹内孔 |
| 串口 | 8路隔离RS-485，波特率300~115200bps，2*12-PIN 3.81mm凤凰端子 2路隔离RS-232，波特率300~115200bps，1*6-PIN 3.81mm凤凰端子 |
| DI | 18路光电隔离DI，DI1~4支持湿节点输入，+9~24V输入为logic high，1*5-PIN 3.81mm凤凰端子，DI5~18支持干节点输入，2*8-PIN 3.81mm凤凰端子 |
| DO | 10路DO，继电器常开输出，隔离触点负载（阻性）5A/250VAC/30VDC，最大切换电压250VAC/30VDC，最大切换电流5A，2*10-PIN 3.81mm凤凰端子 |
| CAN | 3路隔离CAN2.0B，125K/250kbps，1*9-PIN 3.81mm凤凰端子 |
| AI | 4路AI输入，0-20mA，0-10V，24bit，采样率8ksps，1*8-PIN 3.81mm凤凰端子 |
| USB | 2路Type-A USB 2.0 Host |
| Console | 1路Type-C调试串口 |
| TF卡 | 1路，支持Micro SD（TF）卡存储扩展 |
| SSD | 1路内置，支持2242 M.2 SATA硬盘扩展，或Mini PCI-E mSATA硬盘（和4G/5G red cap模块复用接口） |
| 显示输出 | 1路HDMI 1.4/2.0 |
| 电源输入 | 24V DC，输入范围：9V~36V DC，1*3-PIN 5.08mm凤凰端子 |
| 复位按钮 | 支持设备复位重启 |
| 指示灯 | 9路，PWR电源指示灯，常亮为电源正常，RUN系统运行状态灯，闪烁为系统正常，SSD状态灯，常亮为SSD运行正常，ERR错误告警指示灯，WL 4G/无线运行状态灯，LED1~4用户自定义状态灯 |
| 掉电保护 | 支持约5秒 |
| 接地保护 | 1个接地螺丝 |
| EMC | GB/T17626-4-2（ESD，静电放电抗扰度），Level 3，空气放电：±8kV，接触放电：±6kV |
| GB/T17626-4-4（EFT，电快速瞬变脉冲抗扰度），Level 3，电源：±2kV，信号：±1kV | |
| GB/T17626-4-5（Surge，浪涌冲击抗扰度），Level 3，电源/信号：共模±2kV，差模±1kV | |
| 看门狗 | 支持硬件看门狗 |
| 尺寸 | 产品尺寸：长x宽x高=230x114x50mm（不含安装件），包装尺寸：长x宽x高=328x238x67mm |
| 重量 | 产品重量：1.25kg，包装重量：1.65kg |
| 工作环境 | 工作温度：-40℃~+85℃，相对湿度5%~95%（无凝霜） 储存温度：-40℃~+85℃，相对湿度5%~95%（无凝霜） |
| 外壳 | 金属外壳设计，保护等级IP40 |
| 安装方式 | 桌面式，壁挂式，导轨式 |
| 软件功能 | 提供二次开发接口协议，调用设备各个接口功能 |
四、产品尺寸

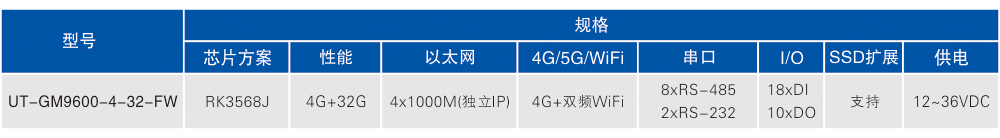

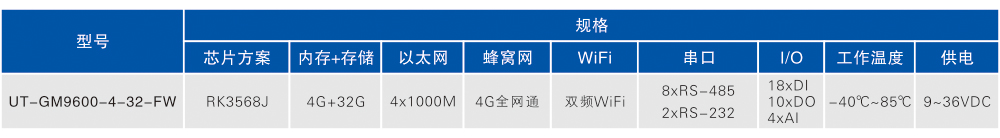

五、订购信息
