产品名称：数字化集中控制器
产品型号：UT-GM9500-S
处理器：ARM Cortex-A55四核处理器
操作系统：Ubuntu20.04（可选Build root 2021.11）
工业接口：4x RJ45、1x5G、4xRS-485、2xRS-232/485、16xDI、8xDO、3xCAN、1xSSD硬盘接口 、1x SIM卡接口、1xHDMI、2x USB、1x Console
产品概述：
UT-GM9500系列数字化集中控制器是一款面向AIoT工业物联网领域的高性能边缘计算机。该系列产品搭载ARM Cortex-A55四核处理器，标配4GB内存与32GB存储，内置1 TOPS算力，具备卓越的处理性能与边缘计算能力，能够高效实现工业现场海量数据的采集、分析与传输。
UT-GM9500系列支持4路千兆独立IP以太网口，同时提供4G蜂窝网络与Wi-Fi无线传输方式；配备4路RS-485、2路RS-232/RS-485、16路DI、8路DO、3路CAN、HDMI，并支持SSD和TF卡扩展，接口资源丰富，充分满足工业场景中复杂的终端接入需求。
该系列产品支持Linux操作系统（Ubuntu 20.04、Buildroot 2021.11），并具备二次开发能力，用户可根据自身业务需求进行定制化应用开发，实现个性化使用价值，适应多种应用场景。
UT-GM9500系列具备快速部署、易于使用、广泛适配工业领域应用等特点，可灵活部署在边缘侧，满足泛工业、能源等垂直行业对边缘数据处理的应用需求。作为真正意义上的设备信息化载体，它提供了强大的数据计算平台与高速的数据传输通路。
产品特性：
超强算力，满足边缘数据采集和处理需求
搭载Cortex-A55四核高性能处理器
标配4GB内存，32GB存储
集成GPU，支持OpenGLES3.2/2.0/1.1，Vulkan1.1
集成NPU，算力最高达1TOPS，支持INT8/INT16/FP16/BFP16
智能业务部署，便捷运维
数据回传方式灵活，支持有线和WLAN、4G等方式
开放式系统架构，提供完整的SDK开发文档
多种接口灵活可选，满足更多工业场景需求
支持4G、Wi-Fi、有线多网同时接入
标配4个千兆自适应以太网口
标配4路RS-485，2路RS-232/485串口
标配16路DI、8路DO、3路CAN2.0接口
标配2个USB 2.0接口
标配1个HDMI 2.0接口
支持1路TF卡及1路固态硬盘扩展
高可靠设计，业务安全稳定可靠
工业级设计，无风扇高效散热，可工作在
-40°C~+80°C之间
WDT看门狗设计
硬件接口隔离保护，保证系统稳定
低功耗设计，宽电源输入（12~48VDC），适用不同现场供电方式

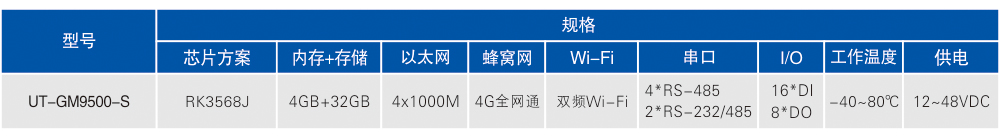

订购信息：
产品参数：
| 主控芯片 | RK3568J，4核ARM Cortex-A55，集成1TOPS NPU，支持INT8/INT16/FP16/BFP16 集成Mali-G52，支持OpenGL ES 1.1/2.0/3.2、Vulkan 1.0/1.1、OpenCL 2.0 |
| 内存 | 标配4GB（可增配到8G） |
| 储存 | 标配32GB（可增配到256G） |
| 操作系统 | Ubuntu20.04（可选Build root 2021.11） |
| RTC时钟 | 内置RTC，RTC计时功能 |
| Ethernet | 4路，10/100/1000Mbps自适应RJ45网口，默认独立IP不同网段 |
| 蜂窝网 | 1路，支持4G全网通（可选配5G），1个SMA接头，外螺纹内孔 |
| SIM卡 | 1个SIM接口，抽屉式卡托，标准SIM卡，25mm x 15mm尺寸 |
| Wi-Fi | 1路，支持2.4GHz/5GHz，1个SMA接头，外螺纹内孔 |
| 蓝牙 | 1路，支持BT4.2/5.0，1个SMA接头，外螺纹内孔 |
| 串口 | 4路隔离RS-485，波特率300~115200bps，1*12-PIN 5.08mm凤凰端子 2路复用隔离RS-232/ RS-485，波特率300~115200bps，1*6-PIN 5.08mm凤凰端 |
| DI | 16路光电隔离DI，支持干节点输入（可选定制湿节点输入），2*16-PIN 5.08mm凤凰端子 |
| DO | 8路DO继电器常开输出，隔离触点负载（阻性）5A/250VAC/30VDC，1*16-PIN 5.08mm凤凰端子 |
| CAN | 3路隔离CAN2.0B，125K/250kbps，1*9-PIN 5.08mm凤凰端子 |
| USB | 2路Type-A USB2.0，其中下面的USB支持Host/下载（USB烧录结束后请拔掉USB线） |
| Console | 1路RS-232 RJ45调试串口 |
| TF卡 | 1路，支持Micro SD（TF）卡存储扩展 |
| SSD | 1路内置，支持2242 M.2 SATA硬盘扩展（和5G模块复用接口），或mSATA硬盘（和4G模块复用接口） |
| 显示输出 | 1路HDMI 1.4/2.0 |
| 电源输入 | 输入范围：12V~48V DC，1*3-PIN 5.08mm凤凰端子 |
| 功耗 | 满载功率≤15W，空载功率≤7W |
| 复位按钮 | 支持设备复位重启 |
| 拨码开关 | 2位，WDT为看门狗使能，上拨使能，REC为升级开关，上拨使能后下面USB为下载模式 |
| 指示灯 | 6路，PWR电源指示灯，常亮为电源正常，RUN系统运行状态灯，闪烁为系统正常，SSD状态灯，常亮为SSD运行正常，5G运行状态灯，4G运行状态灯，USR用户自定义状态灯 |
| 掉电保护 | 支持约5秒 |
| 看门狗 | 支持硬件看门狗 |
| 接地保护 | 1个接地螺丝 |
| EMC | GB/T17626-4-2（ESD，静电放电抗扰度），Level 3，空气放电：±8kV，接触放电：±6kV GB/T17626-4-4（EFT，电快速瞬变脉冲抗扰度），Level 3，电源：±2kV，信号：±1kV GB/T17626-4-5（Surge，浪涌冲击抗扰度），Level 3，电源/信号：共模±2kV，差模±1kV |
| 尺寸 | 产品尺寸：长x宽x高=265x203x50mm（不含安装件），包装尺寸：长x宽x高=380x330x100mm |
| 重量 | 产品重量：1.66kg，包装重量：2.43kg |
| 工作环境 | 工作温度：-40℃~+80℃，相对湿度5%~95%（无凝霜） 储存温度：-40℃~+85℃，相对湿度5%~95%（无凝霜） |
| 外壳 | 金属外壳设计，保护等级IP40 |
| 安装方式 | 桌面式，壁挂式 |
| 软件功能 | 提供二次开发接口协议，调用设备各个接口功能 |

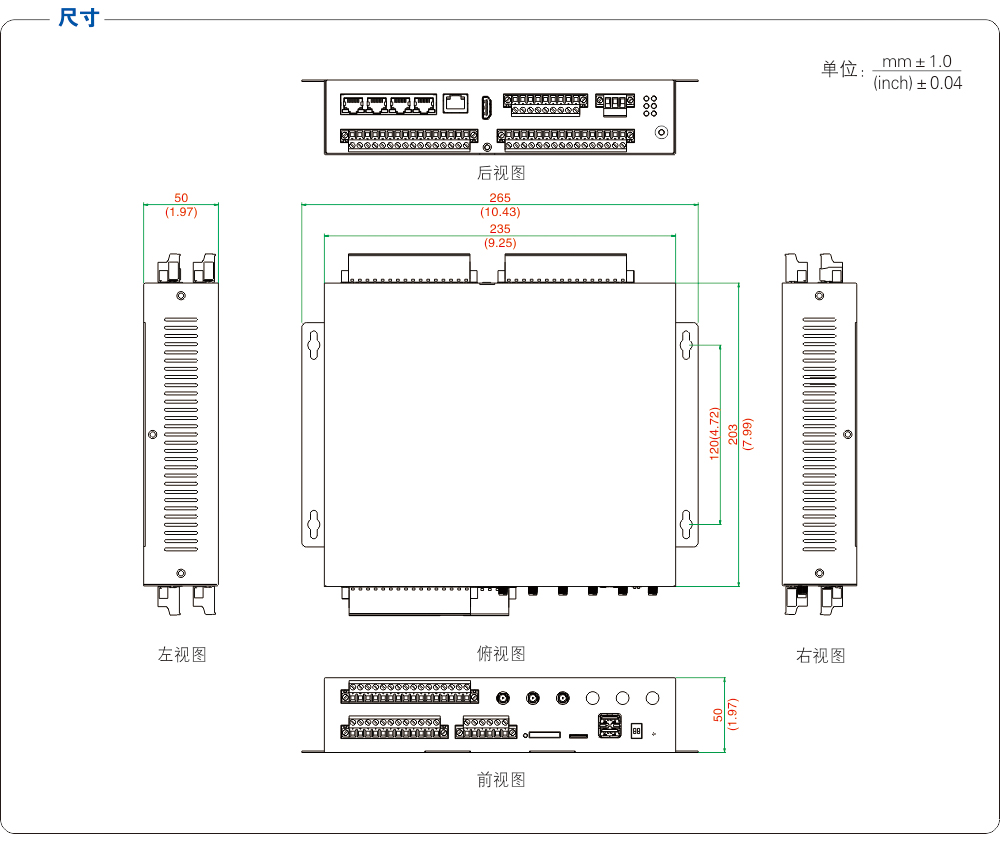

产品尺寸：
